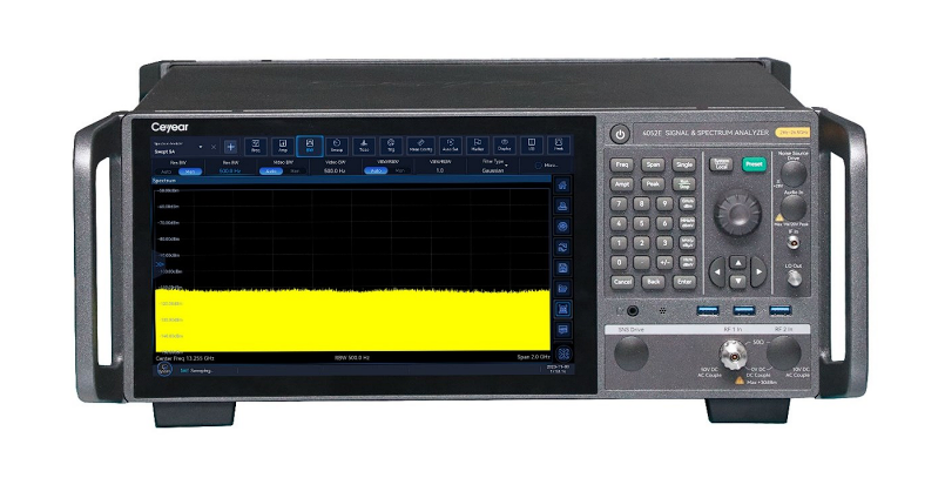

4052 Serisi Sinyal/Spektrum Analizörü, Ceyear Technologies tarafından piyasaya sürülen yeni bir orta sınıf sinyal analizörü serisidir.
Bu analizör; üstün test dinamik aralığı, düşük faz gürültüsü, yüksek genlik doğruluğu ve hızlı ölçüm performansı sunar. Ayrıca spektrum analizi, I/Q analizi, gerçek zamanlı spektrum analizi, geçici (transient) analiz, vektör sinyal analizi, darbe (pulse) analizi ve ses analizi gibi zengin ölçüm fonksiyonlarına sahiptir.
Çok işlevli ve genel amaçlı bir sinyal/spektrum analizörü olan Ceyear 4052, güçlü genişletilebilirlik özellikleri sunar. Çeşitli dijital ve analog giriş/çıkış arayüzleri sayesinde test sistemleri oluşturulabilir veya ikincil yazılım/donanım geliştirmeleri gerçekleştirilebilir. Üstün performansı ve esnek kullanım olanaklarının mükemmel birleşimi sayesinde; kablosuz iletişim, otomotiv elektroniği, alçak yörünge uyduları (LEO), nesnelerin interneti (IoT), havacılık ve savunma sanayii gibi alanlarda sinyallerin ve ekipmanların hızlı üretim ve test gereksinimlerini karşılayabilir.
Temel Özellikler
Koaksiyel frekans kapsama aralığı: 2 Hz – 50 GHz
Maksimum 1.2 GHz analiz bant genişliği, 10 MHz ile 1.2 GHz arasında opsiyonel analiz bant genişliği
Mükemmel faz gürültüsü performansı: 1 GHz taşıyıcıda, 10 kHz ofset noktasında -122 dBc/Hz
10 Gigabit ağ arayüzü, 1.2 GHz bant genişliğinde veri arayüzü
Tam bant genişliğinde gerçek zamanlı sinyal toplama, kayıt ve oynatma Kablosuz haberleşme, radar ve uydu sinyali analizinde güçlü fonksiyonlar
| Frequency Range | 4052A DC 2Hz to 4GHz AC 10MHz to 4GHz 4052B DC 2Hz to 9GHz AC 10MHz to 8GHz 4052C DC 2Hz to 13.2GHz AC 10MHz to 13.6GHz 4052D DC 2Hz to 18GHz AC 10MHz to 18GHz 4052E DC 2Hz to 26.5GHz AC 10MHz to 26.5GHz 4052F DC 2Hz to 40GHz AC 10MHz to 40GHz 4052G DC 2Hz to 45GHz AC 10MHz to 45GHz 4052H DC 2Hz to 50GHz AC 10MHz to 50GHz |
| Frequency Resolution | |
| Harmonic Suppression | |
| Power Range | |
| Port Output Power | |
| Power Accuracy | |
| Dynamic Range | |
| Effective Directivity | |
| Effective Source Match | |
| Effective Load Match | |
| Reflection Tracking | |
| Transmission Tracking | |
| Connector Type | 4052A/B/C/D: N Type (female), 50 Ohm 4052E: 3.5mm (male), 50 Ohm 4052F/G/H: 2.4mm (male), 50 Ohm |
| Dimension | W (mm)×H (mm)×D (mm): (426±4)mm × (177±4)mm × (450±4)mm (excluding handle, foot-pad, bottom feet) (475±4)mm × (193±4)mm × (560±4)mm (including handle, foot-pad, bottom feet) |
