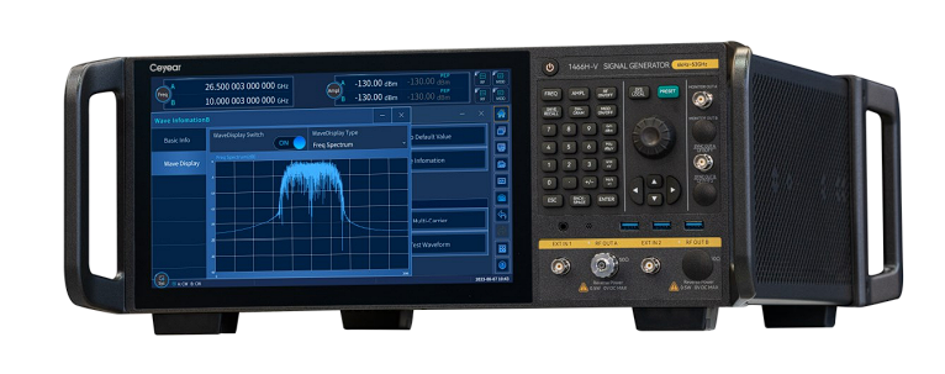

Ceyear 1466 Serisi Sinyal Jeneratörü, mikrodalga ve milimetre dalga uygulamalarında ileri düzey testler için geliştirilmiş genel amaçlı bir test cihazıdır. Geniş frekans kapsama aralığı, yüksek spektral saflığa sahip sinyal üretimi, yüksek doğruluklu çıkış gücü ve geniş dinamik aralığı sayesinde farklı test ihtiyaçlarına cevap verebilmektedir.
Çift RF kanalına sahip yapısı, aynı cihaz üzerinde birden fazla test senaryosunun gerçekleştirilmesine olanak tanımaktadır. Analog tarama, analog modülasyon ve darbe modülasyonu gibi dahili fonksiyonlar günlük test süreçlerini kolaylaştırmaktadır.
Geliştirilmiş kullanıcı arayüzü; büyük dokunmatik ekran, grafik tabanlı yönlendirmeler, mobil tarayıcı üzerinden erişim ve uzaktan kontrol gibi özellikler sunmaktadır. Ayrıca farklı üreticilere ait güç ölçerlerle uyumlu çalışma, çoklu istemci desteği, SCPI komut kaydı ve özelleştirilebilir kontrol arayüzleri gibi gelişmiş özelliklere sahiptir.
Ceyear 1466 Serisi Sinyal Jeneratörü, bileşen seviyesinden sistem seviyesine kadar yüksek hassasiyet gerektiren test uygulamaları için ideal bir çözümdür.
Temel Özellikler
RF Performansı ve Fonksiyonlar
- 6 kHz ile 13 GHz / 20 GHz / 33 GHz / 45 GHz / 53 GHz / 67 GHz / 90 GHz / 110 GHz’e kadar geniş frekans aralığı (koaksiyel konnektörler).
- Yüksek spektral saflık:
- Yan bant faz gürültüsü (SSB): < –132 dBc/Hz (10 GHz taşıyıcı, 10 kHz ofset, tipik)
- Harmonik dışı bozucu sinyaller (spurious): < –80 dBc (10 GHz taşıyıcı)
- Çok düşük geniş bant gürültü seviyesi:
- SSB –161 dBc/Hz (20 GHz taşıyıcı, 30 MHz frekans ofseti, ölçüm değeri)
- Geniş dinamik aralıklı çıkış gücü:
- Ayarlanabilir güç aralığı: –150 dBm ile +35 dBm
- AM, FM, PM (faz modülasyonu) ve darbe modülasyonu desteği
- Minimum darbe genişliği: 20 ns
- Adımlama (step), liste (list), güç tarama ve analog tarama modları
- Çift kanallı yapı: tek ana ünitede iki bağımsız kanal
Yeni Nesil Kullanıcı Arayüzü ve Kontrol Özellikleri

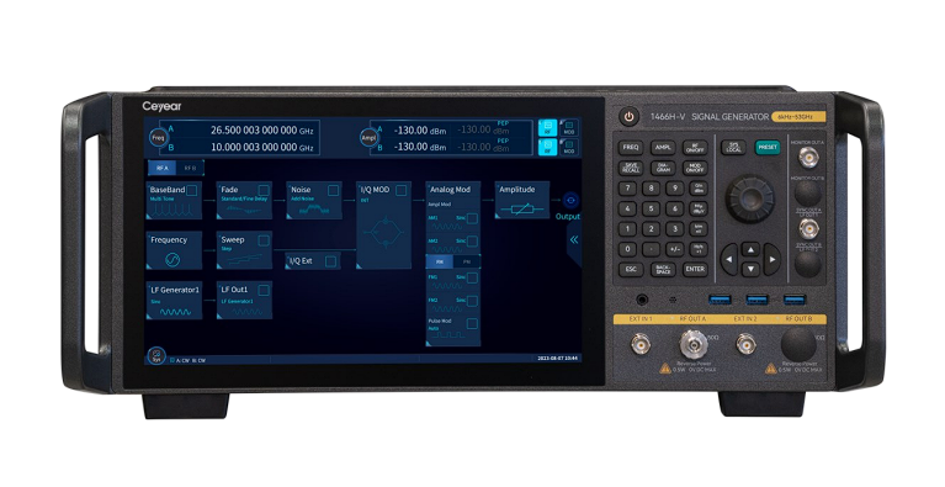

- Büyük dokunmatik ekran ve grafik tabanlı kullanıcı yönlendirme sistemi
- Kullanıcıya özel menü oluşturabilme
- USB üzerinden güç ölçümü ve güç düzlüğü (flatness) kalibrasyon/kompanzasyon desteği
- SCPI komut kaydı ve otomatik kod üretimi (Qt, MATLAB, C#, LabWindows/CVI, C++)
- GPIB, USB ve LAN üzerinden programlanabilir kontrol
- Çoklu platform desteği ile istemci ve tarayıcı üzerinden uzaktan erişim ve kontrol imkânı
| Frequency Range | 1466C: 6kHz to 13GHz 1466D: 6kHz to 20GHz 1466E: 6kHz to 33GHz 1466G: 6kHz to 45GHz 1466H: 6kHz to 53GHz 1466L: 6kHz to 67GHz 1466N: 6kHz to 90GHz 1466P: 6kHz to 110GHz |
| Frequency Resolution | 0.001Hz |
| Harmonic Suppression | |
| Power Range | |
| Port Output Power | |
| Power Accuracy | 6kHz≤f≤50MHz 50MHz<f≤3GHz 3GHz<f≤20GHz 20GHz<f≤40GHz 40GHz<f≤50GHz 50GHz<f≤67GHz 67GHz<f≤85GHz 85GHz<f≤110GHz |
| Dynamic Range | |
| Effective Directivity | |
| Effective Source Match | |
| Effective Load Match | |
| Reflection Tracking | |
| Transmission Tracking | |
| Connector Type | 1466C/D: 3.5mm (Male), Impedance 50Ω 1466E/G: 2.4mm (Male), Impedance 50Ω 1466H/L: 1.85mm (Male), Impedance 50Ω 1466N/P: 1.0mm (Male), Impedance 50Ω |
| Dimension | 475mm×193mm×610mm (Includes handle and protective bottom corner) 426mm×177mm×500mm (Excludes handle and protective bottom corner) |
