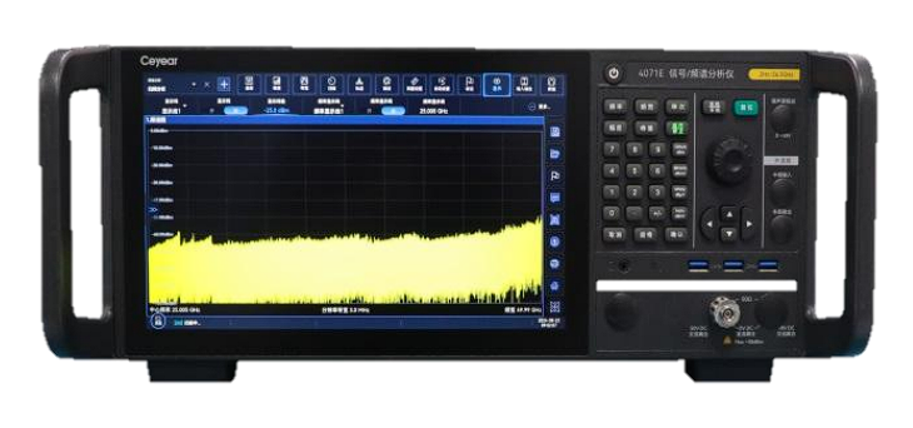

4071 Serisi Sinyal/Spektrum Analizörü, Ceyear Technologies tarafından piyasaya sürülen yeni ekonomik bir sinyal analizörü serisidir.
Bu analizör; yüksek test dinamik aralığı, düşük faz gürültüsü, yüksek genlik doğruluğu ve hızlı ölçüm performansı sunar. Ayrıca spektrum analizi, I/Q analizi, gerçek zamanlı spektrum analizi, geçici (transient) analiz, vektör sinyal analizi ve darbe (pulse) analizi gibi geniş bir test fonksiyonları yelpazesi sağlar.
Kablosuz iletişim, otomotiv elektroniği, alçak yörünge (LEO) uyduları ve nesnelerin interneti (IoT) gibi alanlarda Ar-Ge ve üretim süreçlerindeki hızlı test ihtiyaçlarını karşılayabilir.
Temel Özellikler
Koaksiyel frekans kapsama aralığı: 2 Hz ~ 4 GHz / 8 GHz / 13.6 GHz / 18 GHz / 26.5 GHz / 45 GHz / 50 GHz
Maksimum 200 MHz analiz bant genişliği, opsiyonel analiz bant genişliği: 10 MHz / 40 MHz / 200 MHz
Görüntülenen ortalama gürültü seviyesi (1 GHz, preamp açık): -165 dBm/Hz (tipik)
Faz gürültüsü (H16 opsiyonu ile, 1 GHz taşıyıcı):
- 100 kHz ofsette -120 dBc/Hz’den daha iyi
- 10 kHz ofsette -116 dBc/Hz’den daha iyi
Üçüncü dereceden intermodülasyon bozulması (1 GHz): 19 dBm (tipik)
11.6 inç LCD ekran, tam dokunmatik kullanım, 2K çözünürlük; SCPI komut kaydı desteği Analog modülasyonlu sinyaller, darbe modülasyonlu sinyaller, karmaşık geçici sinyaller, dijital modülasyonlu sinyaller ve kablosuz iletişim protokol sinyallerinin analizini destekler
| Frequency Range | 4071A DC 2Hz to 4GHz AC 10MHz to 4GHz 4071B DC 2Hz to 8GHz AC 10MHz to 8GHz 4071C DC 2Hz to 13.2GHz AC 10MHz to 13.6GHz 4071D DC 2Hz to 18GHz AC 10MHz to 18GHz 4071E DC 2Hz to 26.5GHz AC 10MHz to 26.5GHz 4071G DC 2Hz to 45GHz AC 10MHz to 45GHz 4071H DC 2Hz to 50GHz AC 10MHz to 50GHz |
| Frequency Resolution | |
| Harmonic Suppression | |
| Power Range | |
| Port Output Power | |
| Power Accuracy | |
| Dynamic Range | |
| Effective Directivity | |
| Effective Source Match | |
| Effective Load Match | |
| Reflection Tracking | |
| Transmission Tracking | |
| Connector Type | 4071A/B/C/D: N Type (female), 50 Ohm 4071E: 3.5mm (male), 50 Ohm 4071G/H: 2.4mm (male), 50 Ohm |
| Dimension | W(mm)×H(mm)×D (mm): (426±4)mm× (177±2.5)mm × (450±4)mm(excludinghandle,foot-pad,bottomfeet) (475±4)mm× (193±2.5)mm × (533±4)mm(includinghandle,foot-pad,bottomfeet) |
