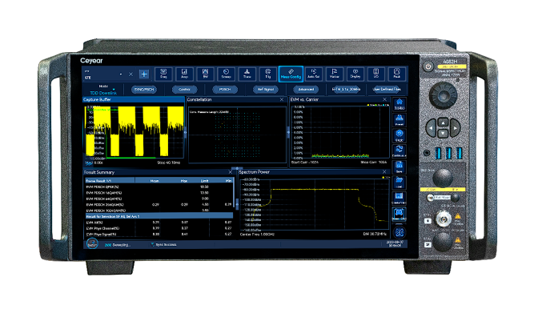

Ceyear 4082 Serisi Sinyal/Spektrum Analizörü, Ceyear firmasının yeni amiral gemisi ürünüdür.
4082 sinyal/spektrum analizörü; görüntülenen ortalama gürültü seviyesi (DANL), faz gürültüsü, intermodülasyon bastırma performansı, dinamik aralık, genlik doğruluğu ve ölçüm hızı gibi RF performans kriterlerinde üstün özellikler sunar.
Cihaz; güçlü spektrum analizi, standartlara uygun güç ölçüm paketi, I/Q analizi, geçici (transient) sinyal analizi, darbe sinyali analizi, gerçek zamanlı spektrum analizi, analog modülasyon analizi, vektör sinyal analizi ve daha birçok ölçüm fonksiyonuna sahiptir.
Güçlü genişleme kabiliyeti sayesinde çeşitli dijital ve analog çıkış arayüzleri üzerinden test sistemleri oluşturulmasına veya ikincil yazılım geliştirme çalışmalarına olanak sağlar.
4 GHz’e kadar analiz bant genişliği sunar ve ilgili analiz seçenekleriyle birlikte kullanıldığında; mobil haberleşme, otonom sürüş radarları, uydu haberleşmesi, Nesnelerin İnterneti (IoT), havacılık ve uzay teknolojileri ile yarı iletken (semiconductor) alanlarındaki sinyal ve ekipman testlerinin zorlu gereksinimlerini karşılayabilir.
Temel Özellikler
Koaksiyel bağlantılar üzerinden 2 Hz ile 110 GHz arasında geniş bant frekans kapsaması
Harici dalga kılavuzlu (waveguide) THz modülleri kullanılarak 1,1 THz’e kadar genişletilebilir
Faz gürültüsü: 1 GHz taşıyıcı frekansta, 10 kHz frekans ofsetinde -135 dBc/Hz
Dahili 4 GHz analiz bant genişliği ve 2 GHz gerçek zamanlı spektrum bant genişliği
2 GHz bant genişliğine sahip I/Q veri akışı arayüzü
2 GHz bant genişliğinde gerçek zamanlı sinyal toplama, kayıt ve yeniden oynatma desteği
Zengin kablosuz haberleşme, uydu RF ve darbe sinyali analiz fonksiyonları
Kapsamlı radar sinyali analiz yetenekleri
15,6 inç kapasitif çoklu dokunmatik ekran ile kullanım imkânı
| Frequency Range | 4082B DC 2Hz to 8.4GHz AC 10MHz to 8.4GHz 4082D DC 2Hz to 18GHz AC 10MHz to 18GHz 4082E DC 2Hz to 26.5GHz AC 10MHz to 26.5GHz 4082F DC 2Hz to 45GHz AC 10MHz to 45GHz 4082H DC 2Hz to 50GHz AC 10MHz to 50GHz 4082L DC 2Hz to 67GHz AC 10MHz to 67GHz 4082N DC 2Hz to 90GHz 4082P DC 2Hz to 110GHz |
| Frequency Resolution | 1Hz |
| Harmonic Suppression | |
| Power Range | |
| Port Output Power | |
| Power Accuracy | |
| Dynamic Range | |
| Effective Directivity | |
| Effective Source Match | |
| Effective Load Match | |
| Reflection Tracking | |
| Transmission Tracking | |
| Connector Type | W (mm)×H (mm)×D (mm): (426±4）mm ×(222±4）mm ×(450±4）mm(excluding handle, foot-pad, bottom feet) |
| Dimension | Dimension (Excludes handle and protective bottom corner) (213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm |
