4024 Serisi Spektrum Analizörü; geniş frekans aralığı, yüksek performans, yüksek tarama hızı, çeşitli fonksiyonlar ve kolay kullanım gibi birçok avantaja sahiptir.
Performans açısından; düşük görüntülenen ortalama gürültü seviyesi, düşük faz gürültüsü ve yüksek tarama hızı ile öne çıkar.
Ölçüm fonksiyonları açısından; spektrum analizörü, parazit analizörü, AM/FM/PM analizörü, güç ölçer ve kanal tarayıcı gibi özelliklere sahiptir. Ayrıca kanal gücü, işgal edilmiş bant genişliği (OBW), komşu kanal gücü (ACPR), tune & listen, emisyon maskesi ve taşıyıcı/gürültü oranı (C/N) gibi akıllı ölçüm fonksiyonlarını da destekler.

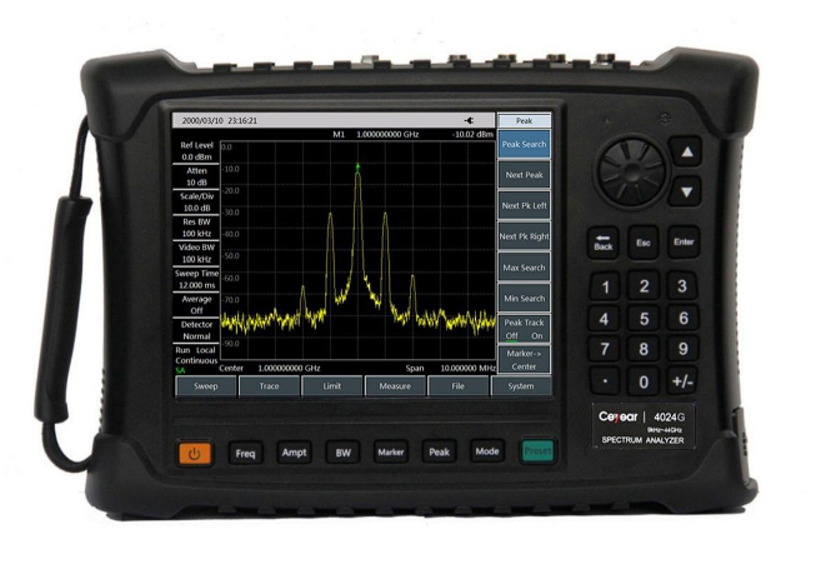

4024, 8.4 inç LCD ve kapasitif dokunmatik ekranın entegre tasarımını kullanır. Bu sayede ekran kalitesi ve kullanım kolaylığı artar. Cihaz elde taşınabilir, kompakt ve hafiftir; esnek güç beslemesi sayesinde saha çalışmaları için oldukça uygundur.
4024; havacılık, mikrodalga ve uydu iletişimi, radyo haberleşmesi, radar izleme, elektronik harp ve keşif sistemleri ile hassas güdüm sistemleri gibi alanlarda sinyal ve ekipman testlerinde kullanılabilir.
Temel Özellikler
Çok geniş frekans aralığı: 9 kHz – 67 GHz’e kadar ölçüm yapabiliyor (farklı modelleri var).
Çok hassas ölçüm: Zayıf sinyalleri bile algılayabiliyor, gürültü seviyesi çok düşük.
İyi sinyal kalitesi ölçümü: Faz gürültüsü düşük, yani sinyali daha net analiz eder.
Çok hızlı tarama: Geniş frekansları çok kısa sürede tarayabiliyor.
Çok dar ve çok geniş bant ayarı: 1 Hz’den 10 MHz’e kadar çözünürlük ayarlanabiliyor.
Yapabildiği işler:
- Sinyal spektrumunu analiz etme
- Parazit ve karışıklık tespiti
- AM/FM/PM sinyallerini inceleme
- Güç ölçme
- Kanal tarama
- Radar ve iletişim sinyallerini analiz etme
Akıllı ölçümler:
- Kanal gücü
- Bant genişliği
- Komşu kanal karışması
- Sinyal/gürültü oranı
- İstenmeyen sinyaller (parazitler)
Kullanımı kolay:
- Dokunmatik ekranlı
- Büyük yazı ve farklı görünüm seçenekleri var
- Saha kullanımına uygun (elde taşınabilir)
Çalışma şartları:
- -10°C ile +50°C arası çalışır
- Batarya veya adaptörle kullanılabilir
| Frequency Range | 4024A:9kHz～4GHz 4024B:9kHz～6.5GHz 4024C:9kHz～9GHz 4024D:9kHz～20GHz 4024E:9kHz～26.5GHz 4024F:9kHz～32GHz 4024G:9kHz～44GHz 4024H:9kHz～50GHz 4024L:9kHz～67GHz |
| Frequency Resolution | |
| Harmonic Suppression | |
| Power Range | |
| Port Output Power | |
| Power Accuracy | |
| Dynamic Range | |
| Effective Directivity | |
| Effective Source Match | |
| Effective Load Match | |
| Reflection Tracking | |
| Transmission Tracking | |
| Connector Type | RF input: 4024A/B/C/D/E: Type-N Connector（female） 4024F/G: 2.4mm Connector(male) 4024H/L: 1.85mm Connector(male) RF output: Test interface of tracking generator option for 4024A/B/C: Type-N Connector（female） |
| Dimension | 314mm (W)×218mm (H)×91mm (D) (Excluding Handle, Stand) 338mm(W)×218mm (H)×100mm (D) (Including Handle, Stand) |
