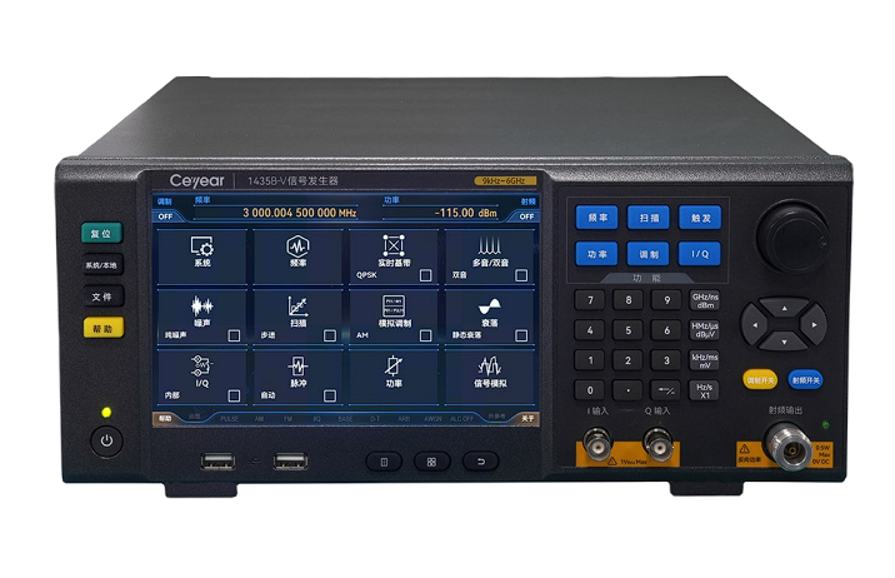

1435 serisi vektör sinyal üreteci, 9 kHz ile 3 GHz / 6 GHz / 13 GHz / 20 GHz / 45 GHz frekans aralığını kapsayan üstün performans sunar. Tam kapsamlı dijital modülasyon türlerini destekler, standart olarak 120 MHz modülasyon bant genişliği ile gelir ve çeşitli geniş bant dijital modülasyon sinyallerinin analog ihtiyaçlarını karşılamak için isteğe bağlı 200 MHz / 500 MHz / 800 MHz modülasyon bant genişliği seçenekleri sunar.
Kullanıcıların çeşitli sinyalleri simüle edebilmesi ve karmaşık sinyal test ihtiyaçlarını karşılayabilmesi için beş formatta isteğe bağlı dalga modülasyonunu destekler; kullanıcılar gerekli dalga formlarını düzenleyip indirerek kullanabilir. Baz bant sinyal üreteci kolay yapılandırılabilir olup üstün performans sunar ve PSK, QAM, FSK ve MSK dahil 20’den fazla yaygın dijital modülasyon sinyal formatını gerçek zamanlı olarak üretebilir.
Mükemmel spektral saflık gösterir; tek yan bant (SSB) faz gürültüsü değerleri 1 GHz taşıyıcı @10 kHz ofsette -136 dBc/Hz, 6 GHz taşıyıcı @10 kHz’de -122 dBc/Hz, 10 GHz taşıyıcı @10 kHz’de -118 dBc/Hz, 20 GHz taşıyıcı @10 kHz’de -112 dBc/Hz ve 40 GHz taşıyıcı @10 kHz’de -106 dBc/Hz seviyesindedir. Ayrıca yüksek çıkış gücü ve geniş dinamik aralık sunar; maksimum çıkış gücü 3 GHz’de 19 dBm, 40 GHz’de 15 dBm olup, çıkış gücü dinamik aralığı 150 dB’den fazladır.

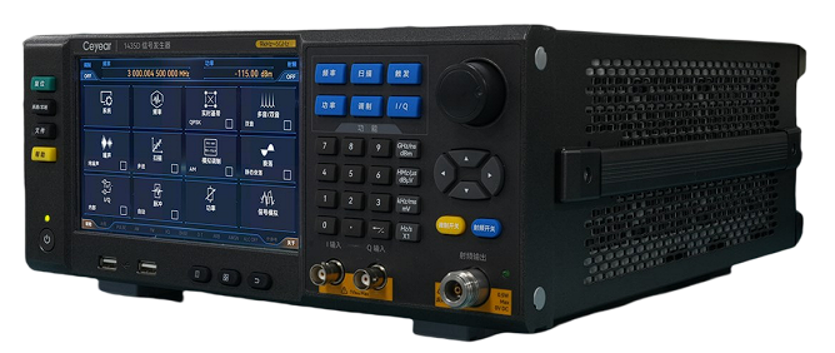

7 inç yüksek hassasiyetli LED dokunmatik ekran ile donatılmıştır ve dokunmatik ekran, panel tuşları, döner düğme, harici fare ve klavye gibi çoklu kullanım yöntemlerini destekleyerek kullanıcı deneyimini kapsamlı şekilde geliştirir. 3U taşınabilir kasa yapısı kompakt ve hafif olup kolay taşınabilir.
1435 vektör sinyal üreteci, kompakt bir yapıda üstün performans sunar; LAN ve GPIB gibi çoklu kontrol arayüzlerini destekler ve IVI-C/COM sürücülerini sağlar. Cihaz geliştirme aşamasında yüksek performanslı test ihtiyaçlarını ve üretim aşamasında yüksek verimli test gereksinimlerini karşılayabilir.
Temel Özellikler
Yüksek uyumluluk, çeşitli formatlarda keyfi dalga verisi indirme desteği
Kullanıcı tanımlı simülasyon verilerinin indirilmesini ve oynatılmasını destekler; 5G NR, LTE, WCDMA, GSM, WLAN ve Bluetooth gibi çoklu haberleşme protokolleri için sinyal üretebilir
Tam kapsamlı evrensel dijital modülasyon modları
Mükemmel SSB faz gürültüsü performansı
Yüksek çıkış gücü
Küçük boyut ve hafif tasarım
Yüksek hassasiyetli LED dokunmatik ekran
| Frequency Range | 1435A-V: 9kHz~3GHz 1435B-V: 9kHz~6GHz 1435B-V+H20: 9kHz~75GHz 1435CV: 9kHz~13GHz 1435DV: 9kHz~20GHz 1435GV: 9kHz~45GHz |
| Frequency Resolution | 0.001Hz |
| Harmonic Suppression | |
| Power Range | |
| Port Output Power | |
| Power Accuracy (25±10°C) | Standart 9kHz≤f≤2GHz 2GHz＜f≤20GHz 20GHz＜f≤40GHz 40GHz＜f≤45GHz |
| Dynamic Range | |
| Effective Directivity | |
| Effective Source Match | |
| Effective Load Match | |
| Reflection Tracking | |
| Transmission Tracking | |
| Connector Type | 1435A-V/B-V: N-type (female), 50Ω impedance 1435CV: 3.5mm (male), 50Ω impedance 1435DV: 3.5mm (male), N-type (female) (option H91), 50Ω impedance 1435GV: 2.4mm (male), 50Ω impedance |
| Dimension | Nominal dimensions (excluding handles, side carrying straps, feet, pads, grounding posts, rear trim, knobs, connectors, and other protrusions): 1435A-V/B-V: (319.3±1.20)mm × (132.5±1.2)mm × (351±1.2)mm 1435CV/DV/GV: (319.3±1.20)mm × (132.5±1.2)mm × (401±1.2)mm |
