Ceyear 3681B kablo ve anten analizörü, 300 kHz ile 9 GHz frekans aralığını kapsar ve kablo kaybı, duran dalga oranı (SWR) ve yansıma kaybı (return loss) gibi parametreleri test eder. Ayrıca, yayıncılık, 3G/4G/5G hücresel haberleşme, GPS, PCS/GSM, 3G, ISM, WLAN ve WLL sistemleri gibi birçok uygulamada RF kabloları için arıza noktasına mesafe (distance-to-fault) ölçümü de sağlayabilir.

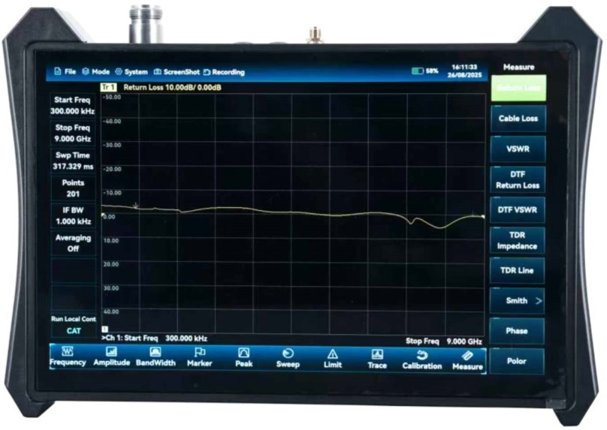

3681B el tipi kablo ve anten analizörü, kompakt ve hafif yapısıyla taşınması kolaydır ve dar test alanlarında rahatça kullanılabilir. 10,1 inç LCD dokunmatik ekranı, basit kullanım ve kullanıcı dostu bir arayüz sunarak saha test verimliliğini artırır.
Temel Özellikler
Pratik kablo ve anten analizi
Geri dönüş kaybı (return loss) ve tek port kablo kaybı test özellikleri
Arıza noktasına mesafe (DTF – Distance-to-Fault) fonksiyonu
Arıza yerini ve türünü (kısa devre, açık devre vb.) belirlemeyi sağlayan TDR kablo analizi desteği
Yerleşik kalibrasyon desteği
Harici kalibrasyon bileşenleri olmadan tek dokunuşla kalibrasyon yapılabilir, bu da test verimliliğini artırır
Esnek optik zaman alanı reflektometresi (OTDR) ve optik güç ölçer
OTDR, G.652 tek modlu 9/125 fiber kullanır; 1310 nm ± 20 nm ve 1550 nm ± 20 nm dalga boylarında çalışır ve tipik 38 dB dinamik aralığa sahiptir
Optik güç ölçer 850 / 980 / 1270 / 1300 / 1310 / 1490 / 1550 / 1577 / 1625 / 1650 nm dalga boylarında kalibre edilmiştir; tipik ölçüm aralığı -50 dBm ile +20 dBm arasındadır (OTDR ile aynı optik portu paylaşır)
Kullanışlı kullanıcı deneyimi
10.1 inç LCD ve kapasitif dokunmatik ekran, işaretleyici (marker) sürükleme desteği
8 bağımsız imleç, 4 ekran penceresi, 8 iz (trace) görüntüleme
Üstün saha performansı
Çalışma sıcaklığı: -10°C ile 55°C; depolama sıcaklığı: -40°C ile 70°C
3681B yaklaşık 1.3 kg (batarya hariç); 3681BU yaklaşık 0.4 kg ağırlığındadır
3 ekran modu destekler: varsayılan, dış mekan ve gece görüş
Dahili yüksek kapasiteli lityum-iyon batarya, tipik 4 saat çalışma süresi
| Frequency Range | 3681B： 300kHz～9GHz |
| Frequency Resolution | – |
| Harmonic Suppression | – |
| Power Range | – |
| Port Output Power | – |
| Power Accuracy | – |
| Dynamic Range | – |
| Effective Directivity | -≥42dB (300kHz≤f≤6GHz) ≥36dB (6GHz＜f≤9GHz)） – |
| Effective Source Match | ≥31dB (300kHz≤f≤9GHz) |
| Effective Load Match | – |
| Reflection Tracking | ±0.08dB (300kHz≤f≤9GHz) |
| Transmission Tracking | – |
| Connector Type | – |
| Dimension | 3681B: Size（W×H×D）（258.3±2.5）mm×（179.4±2.5）mm×（37.0±1.5）mm (excluding connectors and side-belt） 3681BU： Size（W×H×D：（167±1.2）mm×（75±0.8）mm×（24.5±0.5）mm |
