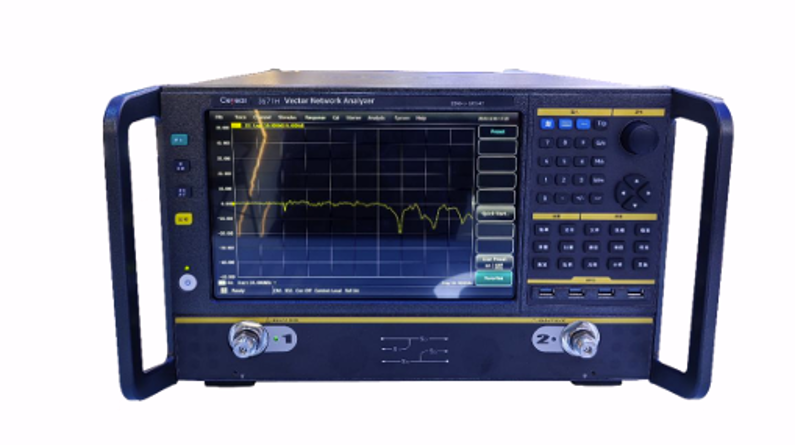

3671 Serisi Vektör Network Analizörü

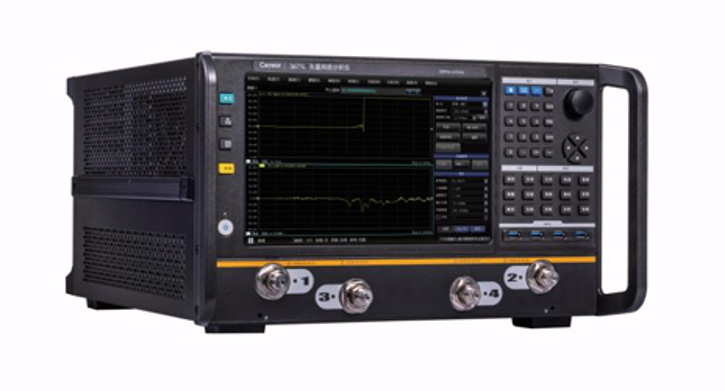

3671 serisi vektör ağ analizörleri; 3671C (100 kHz–14 GHz), 3671D (100 kHz–20 GHz), 3671E (100 kHz–26,5 GHz), 3671G (10 MHz–43,5 GHz) ve 3671L (10 MHz–67 GHz) modellerini kapsar. Bu modeller 2 portlu veya 4 portlu seçeneklerle sunulmaktadır.

3671 serisi ağ analizörleri; frekans cevabı, tek port ölçümü, yalıtım (response isolation), geliştirilmiş cevap (enhanced response), tam çift port (full dual-port) ve elektronik kalibrasyon gibi ölçüm fonksiyonlarını destekler. Ayrıca logaritmik genlik, lineer genlik, faz, grup gecikmesi, Smith diyagramı ve polar koordinatlar gibi çeşitli görüntüleme formatları sunar.

Cihaz; USB, LAN, GPIB, VGA ve HDMI gibi standart arayüzlerle donatılmıştır.

Mikrodalga ağların genlik-frekans karakteristiklerini, faz-frekans karakteristiklerini ve grup gecikmesi özelliklerini yüksek doğrulukla ölçebilir. 3671 serisi vektör ağ analizörleri; performans göstergeleri, cihaz tasarımı, ekran kalitesi ve yazılım arayüzü açısından üst düzey VNA’ların özelliklerini korurken, hacim, ağırlık ve fan gürültüsünü optimize ederek kullanıcıya daha iyi bir deneyim sunar.

Bu ürün; radar, haberleşme, navigasyon ve benzeri alanlarda yaygın olarak kullanılmakta olup, savunma sanayii, askeri uygulamalar ve üniversite araştırmaları için vazgeçilmez test ekipmanlarından biridir.

Temel Özellikler

• Geniş frekans kapsama alanı; başlangıç frekansı 100 kHz’e kadar düşmektedir.
• Daha fazla ara frekans (IF) bant genişliği seçeneği; maksimum IF bant genişliği 30 MHz’e kadar çıkabilmektedir.
• Gelişmiş kalibrasyon teknolojisi; kullanıcı dostu sihirbaz destekli kalibrasyon, esnek kalibrasyon türleri ve çoklu kalibrasyon kitleriyle uyumluluk.
• Logaritmik genlik, lineer genlik, VSWR (Gerilim Duran Dalga Oranı), grup gecikmesi, Smith diyagramı ve polar koordinatlar gibi çeşitli görüntüleme formatları.
• Kullanıcı dostu arayüz; 12,1 inç, 1280 × 800 çözünürlüklü çoklu dokunmatik ekran.
• Kayıt ve yeniden oynatma özellikleri; tek tuşla kullanım sayesinde ölçüm işlemlerinin kolaylaştırılması.
• Gelişmiş zaman alanı (Time Domain) seçenekleri; TDR (Time Domain Reflectometry) empedans ölçümü ve göz diyagramı (Eye Diagram) analiz fonksiyonları ile kolay kullanım.
