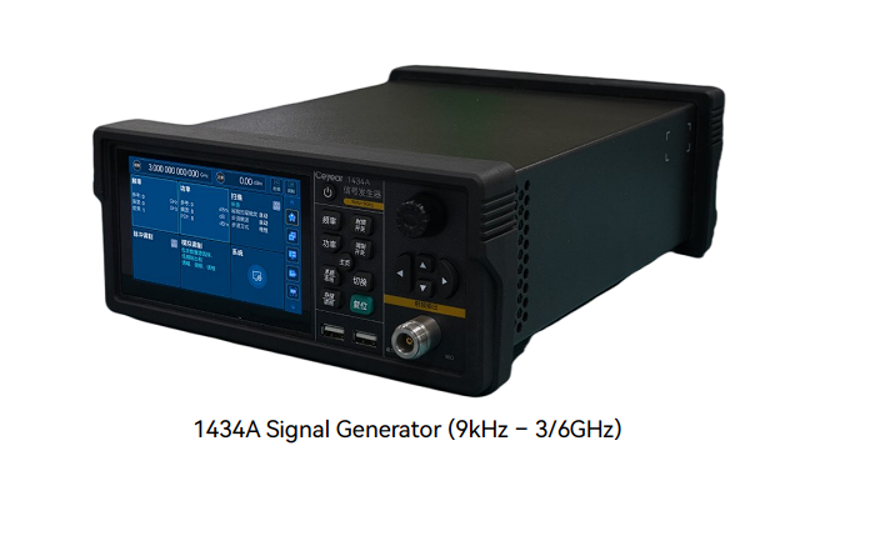

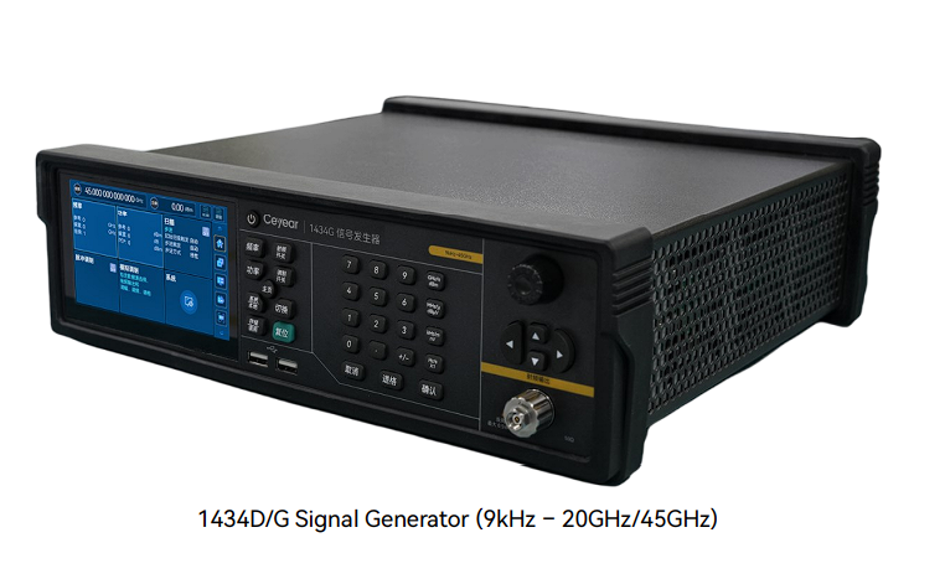

1434A/D/G sinyal üreteci, ekonomik bir analog sinyal üretecidir. 9 kHz ile 3 GHz / 6 GHz / 20 GHz / 45 GHz frekans aralığını kapsar ve frekans modülasyonu, faz modülasyonu, genlik modülasyonu ve darbe modülasyonu dahil olmak üzere geniş bir modülasyon yelpazesi sunar.
2U taşınabilir yapıya sahip olan cihaz, kompakt tasarımı sayesinde sadece 5,2 kg ağırlığındadır ve kolayca taşınabilir. Kompakt bir gövdede yüksek performans sunarak, haberleşme, endüstriyel elektronik ve üniversiteler gibi çeşitli alanlardaki test ihtiyaçlarını karşılar.
Temel Özellikler
Frekans kapsaması: 9 kHz ile 3/6 GHz ve 20 GHz / 45 GHz
Geniş dinamik aralıklı çıkış gücü
Yüksek çıkış gücü doğruluğu, ölçüm değeri <0,5 dB
Mükemmel spektral saflık, faz gürültüsü -124 dBc/Hz (1 GHz @ 10 kHz, ölçülen değer)
Ters güç yanma koruması, DC-50V, AC-50W (1 GHz)
FM, PM, AM ve darbe modülasyonu dahil standart modülasyon fonksiyonları ile birlikte
Platformlar arası tarayıcı üzerinden erişim kontrolü desteği
Sonuç gösterimi ve güç düzlüğü kalibrasyonu için USB güç ölçer desteği
SCPI komut kaydı desteği; Qt, C# ve C++ için programlanabilir örnek projeler oluşturma
USB ve LAN üzerinden programlanabilir kontrol desteği
Kolay taşınabilirlik için 2U kasa tasarımı ve yalnızca 5,2 kg ağırlık
| Frequency Range | 1434A: 9kHz~3GHz 9kHz~6GHz (1434A-H20-06) 1434D: 9kHz~20GHz 1434G: 9kHz~45GHz |
| Frequency Resolution | 0.001Hz |
| Harmonic Suppression | |
| Power Range | |
| Port Output Power | |
| Power Accuracy (25±10°C) | Standart 1434A 9kHz≤f≤1MHz 1MHz＜f≤3GHz 1434D/G 9kHz≤f≤3GHz 3GHz＜f≤20GHz 20GHz＜f≤45GHz |
| Dynamic Range | |
| Effective Directivity | |
| Effective Source Match | |
| Effective Load Match | |
| Reflection Tracking | |
| Transmission Tracking | |
| Connector Type | 1434A：N Type(femal), Impendance 50Ω 1434D：3.5mm(male), Impendance 50Ω 1434G：2.4mm(male), Impendance 50Ω |
| Dimension | Dimension (Excludes handle and protective bottom corner) 1434A： (213.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm 1434D/G: (319.0±1.2）mm×（88.1±0.8）mm×（300.0±1.2）mm |
